OTA全電波屏蔽室

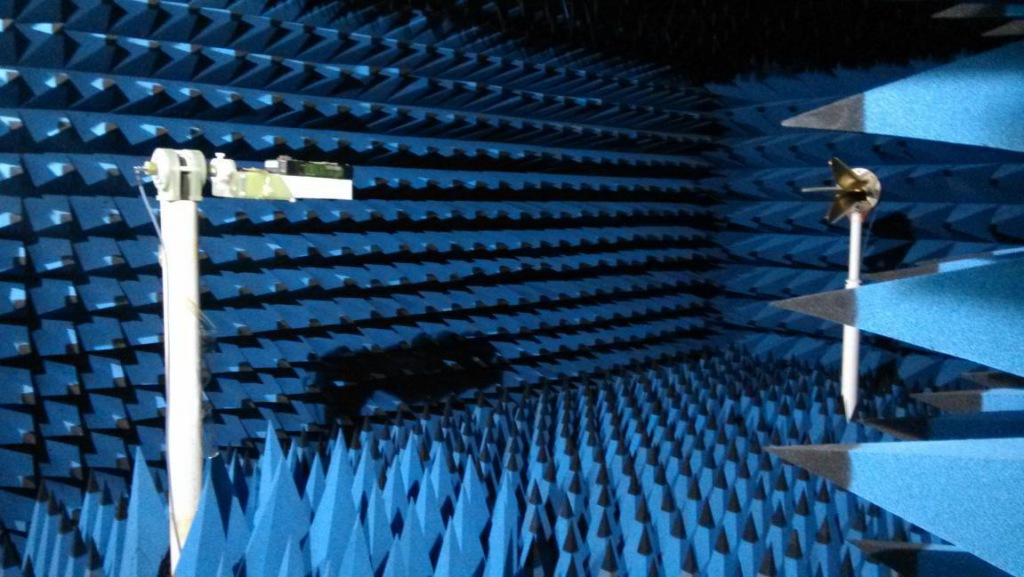

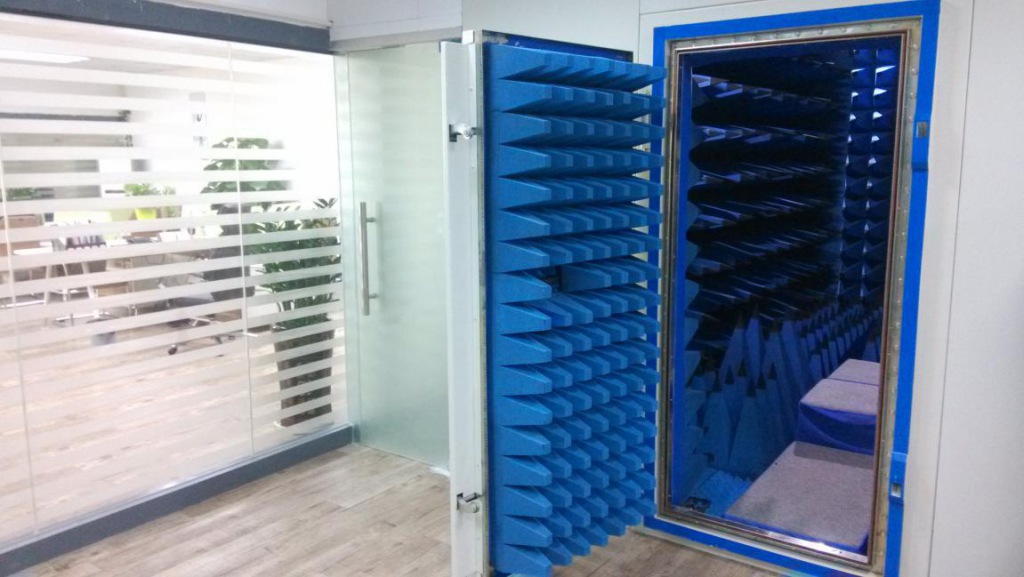

微波暗室由屏蔽主體、吸波材料、電磁屏蔽門、信號轉接板、配供電與照明系統、通風波導系統等組成。
功能：CTIA OTA測試，包括移動臺的TRP和TIS測試。移動臺（包括筆記本電腦、手機、小型移動通訊終端）天線測試，包括場型、增益、效率、方向圖測試
測試頻率：400MHz-6GHz
暗室的探頭數量:2個
一、屏蔽室設備
1.1 3維2軸轉臺
主要技術指標
|
負載重量 |
10 Kg |
測角分辨度 |
極化軸最小步進角1°，方位軸1° |
|
負載盤安裝方式 |
滾輪結構 |
控制模式 |
近程控制 |
|
工作模式 |
皮帶傳動 |
環境溫度 |
0° ~ 40°C |
|
軸系 |
內軸為極化軸，外軸為方位軸 |
環境濕度 |
不大于85％ |
|
轉角范圍 |
0 ~ 360°（兩軸相同） |
電纜長度 |
15米，需保證抗干擾 |
|
轉速范圍 |
1°/s ~ 19°/s |
可測物件 |
手機、筆記本電腦、 POS機，其他 |
|
限位方式 |
軟件限位、光電傳感器限位 |
被測物中心高度 |
結合暗室高度調節，三點手動調平裝置 |
|
機械回差 |
≤0.3° |

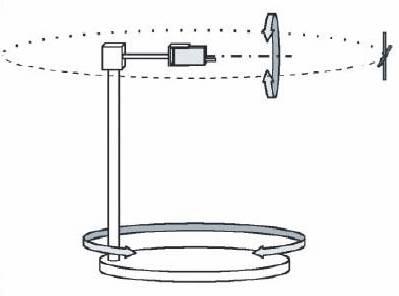

參考圖片

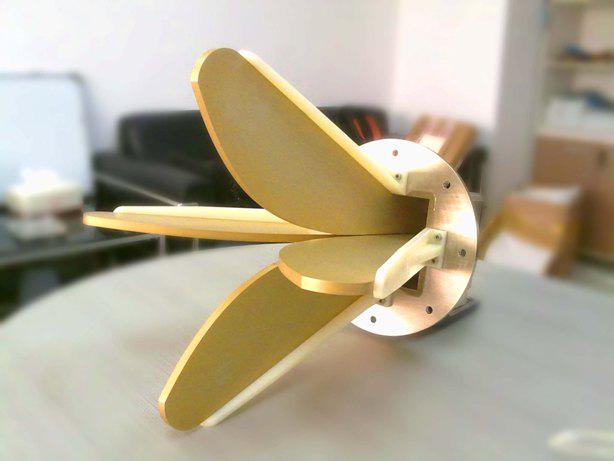

1.2 雙極喇叭天線
主要技術指標
|
Frequency Range(GHz) |
0.4-6.0 |
Cross Isolation(dB) |
20 min |
|
Polarization |
Dual Polarization |
Power Handling(W) |
10 CW |
|
VSWR |
2:1 Typ |
Connector |
SMA -Female |
|
Gain(dBi) |
4-11 |
Net Weight(Kg) |
4.92 Around |
|
3dB Beamwidth(º) |
80-30 |

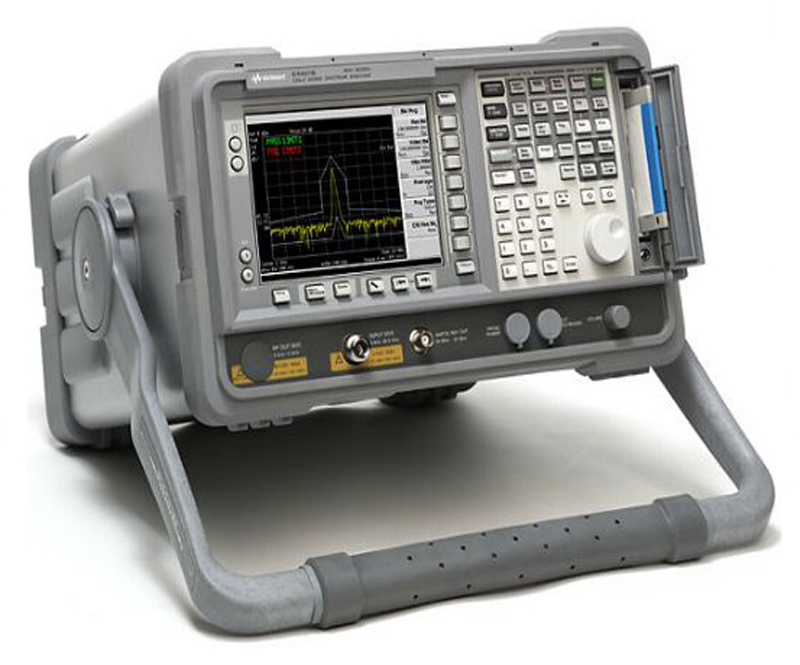

1.3 安捷倫E4404B頻譜儀

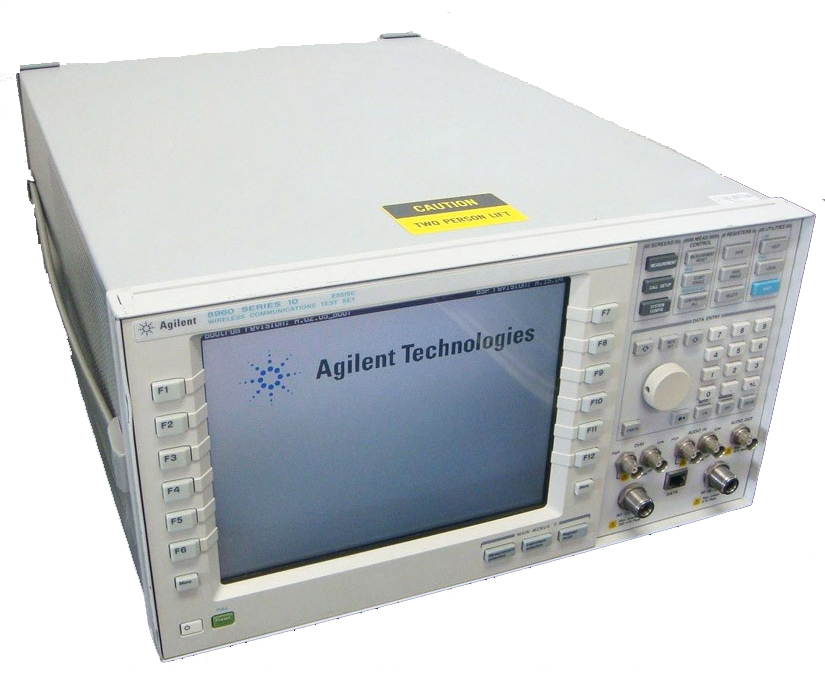

1.4 Agilent 8960 E5515C綜測儀

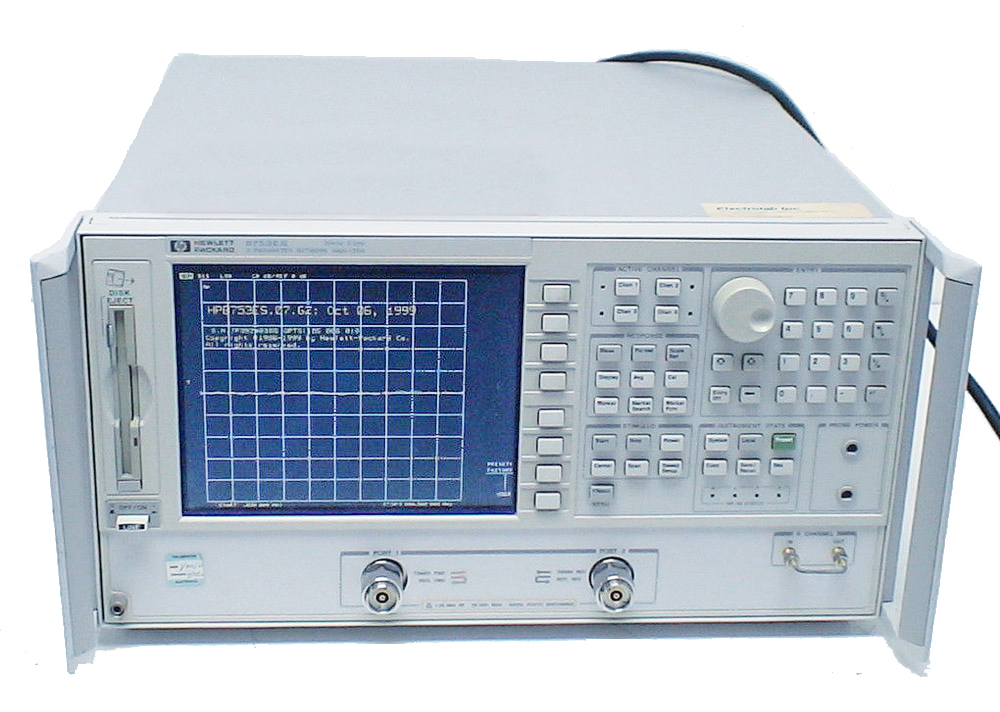

1.5 安捷倫8753ES網絡分析儀

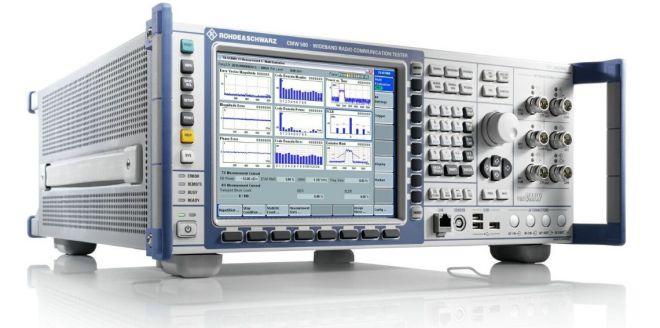

1.6 羅德施瓦茨CMW500

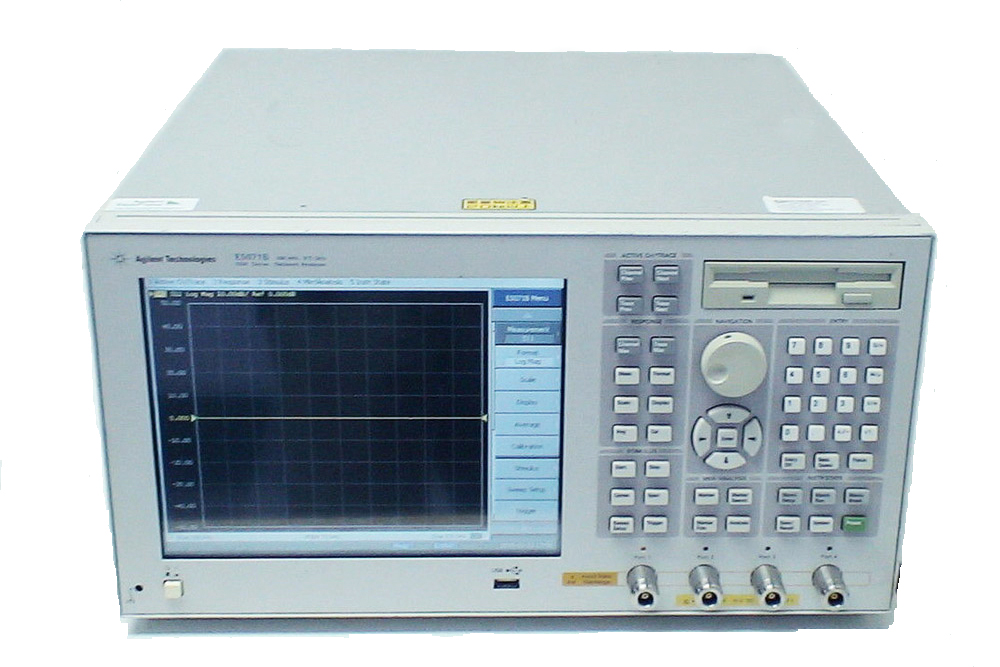

1.7 安捷倫E5071C網絡分析儀
二、OTA 測試介紹
2.1手機的無源測試和有源測試
當前在手機射頻性能測試中越來越關注整機輻射性能的測試，這種輻射性能反映了手機的最終發射和接收性能。目前主要有兩種方法對手機的輻射性能進行考察：一種是從天線的輻射性能進行判定，是目前較為傳統的天線測試方法，稱為無源測試；另一種是測試手機的輻射功率和接收靈敏度，稱為有源測試。
無源測試側重從手機天線的增益、效率、方向圖等天線的輻射參數方面考察手機的輻射性能。無源測試雖然考慮了整機環境(比如天線周圍器件、開蓋和閉蓋)對天線性能的影響，但天線與整機配合之后最終的輻射發射功率和接收靈敏度如何，從無源測試數據無法直接得知，測試數據不是很直觀。
有源測試則側重從手機整機的發射功率和接收靈敏度方面考察手機的輻射性能。有源測試是測試整機在三維空間各個方向的發射功率和接收靈敏度，更能直接地反映手機整機的輻射性能。
CTIA(Cellular Telecommunication and Internet Association)制定了OTA(Over The Air)的相關標準。OTA 測試著重進行整機輻射性能方面的測試，并逐漸成為手機廠商重視和認可的測試項目。
2.2 OTA測試的目的
目前只有通過FTA(Full Type Approval)認證測試的手機型號才能上市銷售，在FTA 測試中，射頻性能測試主要進行手機在電纜連接模式下的射頻性能測試；至于手機整機的輻射發射和接收性能，在FTA 測試中沒有明確的規定,而OTA 測試正好彌補FTA 測試在這方面測試的不足。同時，終端生產廠家必須對所生產手機的輻射性能有清楚的了解，并通過各種措施提高手機輻射的發射和接收指標。如果手機輻射性能不好，將產生手機信號不好、語音通話質量差、容易掉線等多方面的問題，這也是客戶投訴比較多的問題。
為考察手機的輻射性能，除考察手機天線的無源性能之外，整機的有源性能也是一個重要的考察方面。當前整機有源性能越來越受到終端廠商的重視，因此在手機輻射性能的考察中應將兩種輻射性能綜合起來考慮。目前終端天線廠商在研發中一般都要求天線供應商提供無源和有源測試報告。
三、測試及參數
3.1 OTA測試中輻射性能參數
OTA測試中輻射性能參數主要分為兩類：接收參數和發射參數
發射參數有TRP、NHPRP；接收參數有TIS、NHPIS。
TRP(Total Radiated Power)：通過對整個輻射球面的發射功率進行面積分得到。它反映手機整機的發射功率情況，跟手機在傳導情況下的發射功率和天線輻射性能有關。
NHPRP(Near Horizon Partial Radiated Power)：反映在手機的H面附近天線的發射功率情況的參數。
TIS(Total Isotropic Sensitivity)：反映在整個輻射球面手機接收靈敏度指標的情況。它反映了手機整機的接收靈敏度情況，跟手機的傳導靈敏度和天線的輻射性能有關。
NHPIS(Near Horizon Partial Isotropic Sensitivity)：反映手機在H面附近天線的接收靈敏度情況的參數。
3.2 其他有關的天線參數
在考察天線性能的時候，還有其他需要了解的參數如：Gain、Directivity、EIRP。
Gain(dBi)：在相同的輸入功率下，天線在空間某點的輻射功率與理想無方向性點源天線在同一點的功率的比值，該增益單位為dBi，手機天線廠家提供的天線測試報告中的增益一般以dBi 為單位。
Gain(dBd)：在相同的輸入功率下，天線在空間某點的輻射功率與理想半波偶極子天線最大輻射方向上功率的比值，該增益的單位為dBd。
Directivity：在相同的輻射功率下，某天線在空間某點產生的功率與理想無方向點源天線在同一點產生的功率的比值。是用來表示天線向某一個方向集中輻射電磁波程度
Efficiency：天線輻射功率和天線輸入功率的比值。
EIRP(Effective Isotropic Radiated Power)：等效全向輻射功率是天線得到的功率與天線以dBi 表示的增益的乘積，反映天線在各個方向上輻射的功率的大小。
