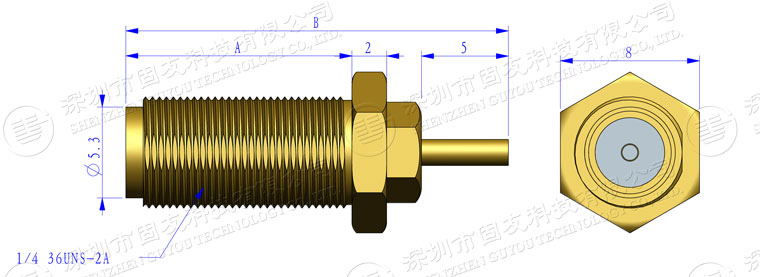

1、SMA-KY 分體工程圖





*注  SMA-KY 分體與SMA-KY一體在外觀上最主要的區別是分體連接線材一端有臺階，而一體是沒有該臺階

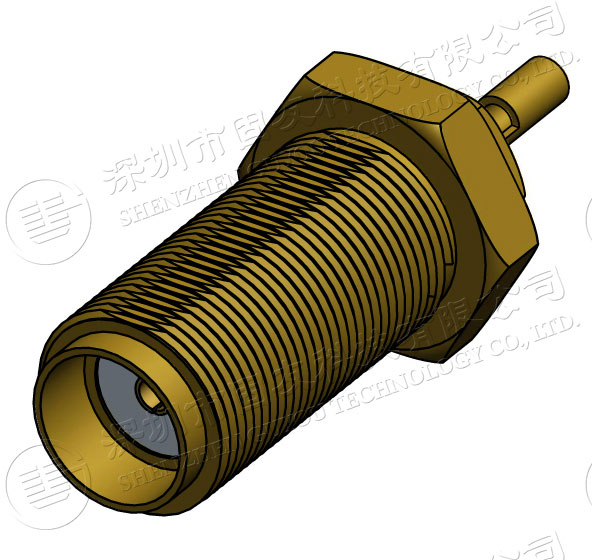

2、SMA-KY 分體三維圖

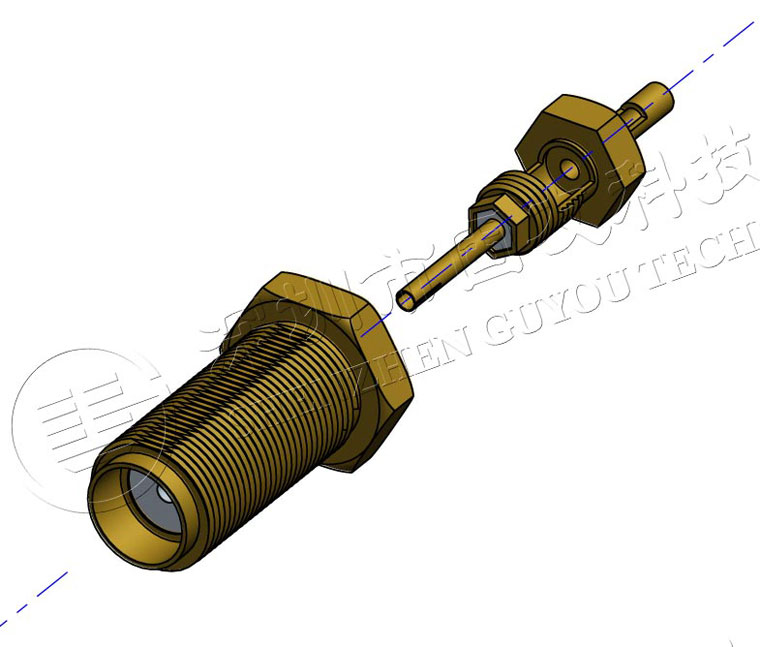

3、SMA-KY 結構示意圖


工程圖中尺寸A、B說明：

*注 工程圖中所標注的尺寸為基本尺寸，實際測量如有零點幾毫米的誤差為正?，F(xiàn)象

SMA-KY 外觀主要采用 鍍金、鍍鎳。上圖為采用鍍金材質
在使用時一般各配一個  螺母、T0.5墊片、彈介、紅色保護套


*SMA接頭說明：
SMA是Sub-Miniature-A的簡稱,常用的無線路由/無線網卡的SMA的天線接口全稱應為SMA反級性公頭，就是天線接頭是內部有螺紋的里面觸點是針（無線設備一端是外部有螺紋里面觸點是管）。這種接口的無線設備是最最普及的，70%以上的AP、無線路由和90%以上的PCI接口的無線網卡都是采用這個接口，這個接口大小適中，手持對講機等設備也有不少是這個類型，但里面的 針和管卻與標準SMA的無線設備相反的。采用這個接口的無線AP和無線路由包括了大部分的民用設備。TP-LINK、DLINK、美國網件、貝爾金等等品牌，只要是天線可拆卸的，基本上都用的這個接口。 SMA的天線接口就應該是SMA，并且SMA和RP-SMA不同的。SMA分為很多種，極性方面的差異一個叫“SMA”，另一個叫“RP-SMA”，他們之間的差別就是：標準的SMA是：“外螺紋+孔”、“內螺紋+針”，RP-SMA是：“外螺紋+針”、“內螺紋+孔”。 　　SMA-J 或SMA male 稱為標準sma公頭. SMA-K或SMA female 稱為標準sma母頭.
